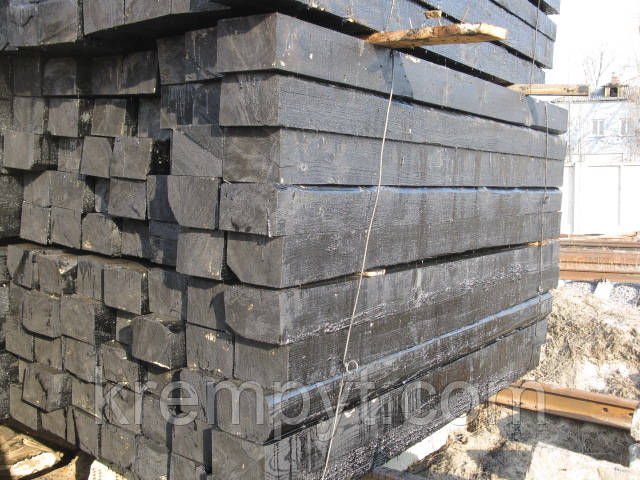

Шпали дерев'яні просочені тип IА, IIА

Шпали дерев'яні щодо питання придбання контакт з Романом (067) 938-31-36

2.1. Дерев'яні шпали

2.1. Дерев'яні шпали мають відповідати Національному стандарту "Шпали дерев'яні для залізниць колії 1520 мм" (ГОСТ 78-89).

2.1.2. Конструкція та розміри дерев'яних шпал представлені на рис. 2.1 (порись і далі малюнки не наводяться) і табл. 2.1.

Таблиця 2.1

----------+----------+-----------+---------------------+----------

÷Тип шпали Marvel Товщина h, Pro  Висота   ¦      Ширина, мм     ⁇ Довжина, мм Marvel

¦         ¦    мм    ALпропилених+-----------------------+         ¦

¦         ¦          ¦  бічних  ¦  верхней  ÷ нижньої  ¦         ¦

¦         ¦          ⁇ сторін h, Lason не ÷ пласти  ¦         ¦

¦         ¦          ¦         1 ¦   менш ніж   ¦         ¦         ¦

¦         ¦          ¦    мм     +-----+-----+---------+         ¦

¦         ¦          ¦           ¦  b  ¦  b' ¦    b    ¦         ¦

¦         ¦          ¦           ¦     ¦     ¦     1   ¦         ¦

+---------+----------+-----------+-----+-----+---------+---------+

¦I        ¦180 +/- 5 ¦150        ¦180  ¦210  ¦250 +/- 5¦         ¦

¦II       ¦160 +/- 5 ¦130        ¦150  ¦195  ¦230 +/- 5¦2750 + 20¦

¦III      ¦150 +/- 5 ¦105        ¦140  ¦190  ¦230 +/- 5¦         ¦

----------+----------+-----------+-----+-----+---------+----------

За формою поперечного перерізу дерев'яні шпали поділяються на три різновиди: обрізні — рис. 2.1, а, напівобрізні — рис. 2.1, б і необрізні — рис. 2.1, в.

Шпали за їхнім призначенням поділяються на три типи:

I — для головних шляхів 1-го і 2-го класу <1>, а також для колій 3-го класу під час вантажності понад 50 млн. т х х км брутто/км на рік або швидкостях руху поїздів понад 100 км/год;

--------------------------------

<1> Класифікація шляхів і різновидів ремонтів шляху вказані відповідно до казки МПС Росії від 16.08.94 N 12Ц.

II — для головних шляхів 3-го і 4-го класу, під'їзних шляхів з інтенсивною роботою, приймальні та сортувальні шляхи на станціях;

III — для будь-яких шляхів 5-го класу, зокрема станційних, малодіючих під'їзних та інших шляхів із маневрово-віковим характером руху.

2.1.3. Розміри дерев'яних шпал встановлені для деревини з вологістю не більш ніж 22%. За більшої вологості деревини шпали мають мати по товщині та ширині припуски на вусусочку для хвойних порід за ГОСТ 6782.1-75, а для листяних порід — за ГОСТ 6782.2-75.

2.2. Складані дерев'яні шпали

2.2.1. Складані дерев'яні шпали мають відповідати Технічним умовам "Шпали дерев'яні складники" (ТУ 13-0273685-401-89).

2.2. Конструкція та розміри складаних дерев'яних шпал представлені на рис. 2.2.

2.2.3. Складані дерев'яні шпали за їхнім призначенням виготовляються одного типу. Вони призначаються для укладання в малодієві станційні та під'їзні шляхи та в під'їзні шляхи промислових підприємств.

2.2.4. Розміри поперечних перерізів складових дерев'яних шпал встановлені для деревини з вологістю не більш ніж 22%. За більшої вологості деревини складані дерев'яні шпали мають мати за товщиною та шириною припуски на вушку деревини для хвойних порід за ГОСТ 6782.1-75, а для листяних порід — за ГОСТ 6782.2-75.

2.2.5. Відколення від встановлених розмірів складаних дерев'яних шпал допускаються, мм:

    за довжиною                                +/- 20

    за товщиною                              +/- 5

    за шириною верхньої пласти                -10, + до ширини нижнього пласту

    за висотою пропилених бічних сторін    мінімальний розмір 140,

                                            максимальний — до товщини шпали

    за горизонтальною відстанню між     +/- 10

болтами, а також кінцем шпали та болтом

    за вертикальним відхиленням болтів      +/- 5

від осі шпали
